XCH-311XR_1GE+3FE+1USB+1VOIP+2.4GWIFI+CATV
Entwodiksyon pwodwi
PON se yon teknoloji rezo aksè fib optik ki gen matirite, ki entegre avantaj ki genyen nan pri ki ba, gwo Pleasant, gwo ekspansibilite ak lòt avantaj. Li adopte rezo spectral pasif ak estrikti pwen-a-multipwen, ki chanje pwoblèm ki egziste nan rezo optik aktif la tankou anpil pwen fòt, antretyen difisil ak gwo depans fonksyònman.
311XR modèl ONU se yon aparèy tèminal itilizatè devlope poukont li pa xxx nan liy ak background sa yo endistriyèl. Aparèy la gen bati-an fonksyon de-kouch chanje ak fonksyon twa-kouch routage. Avèk estrikti kontra enfòmèl ant ak ti aparans, li se yon kalite inite rezo optik FTTH ak pèfòmans segondè ak konsomasyon pouvwa ki ba, ki se trè apwopriye pou kondisyon aplikasyon yo nan divès kalite sèvis done nan senaryo rezo FTTH nan divès operatè.311XR se yon pwodwi XPON ki ka adapte ak rezo EPON ak GPON san yo pa ranplase ekipman ak firmwèr.

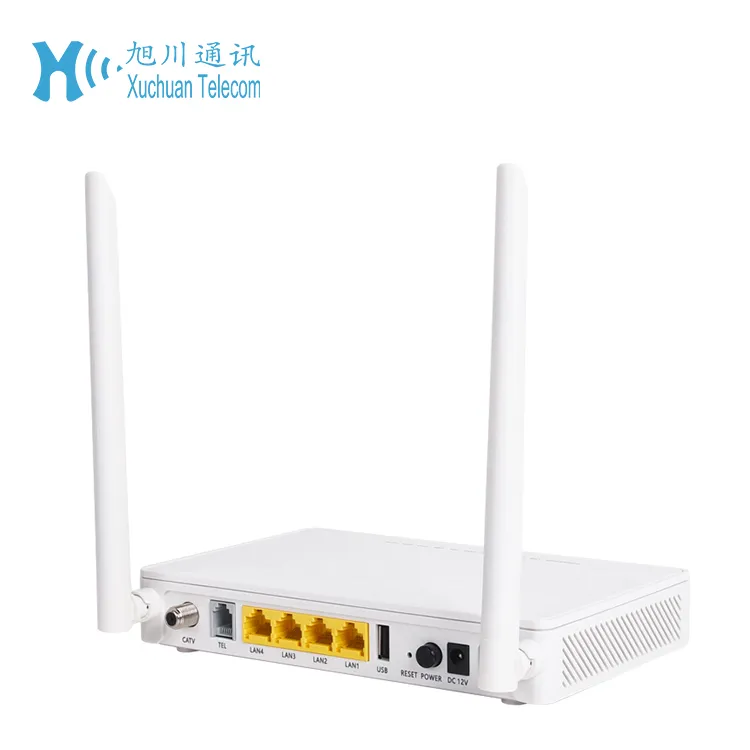

Foto pwodwi
Karakteristik pwodwi
- Sipòte mòd EPON/GPON ak mòd chanje otomatikman
- GPON: Konfòmite ak IEEE 802.3ah & itu-t g.984.x estanda
- GPON: 8 T-CONTs, 32 GEM pò
- Entegre OMCI(GPON)/OAM(EPON) ak TR-069 konfigirasyon aleka ak antretyen
- Kouch 3 Kay Gateway/CPE karakteristik ak pyès ki nan konpitè NAT, sipòte plizyè WAN, mòd wout/pon, elatriye.
- Kouch 2 Chanjman, sipòte 802.1Q VLAN, 802.1P QOS, Kontwòl Bandwidth, Spanning Tree, elatriye
- Sipòte PPPoE / Statik IP / DHCP
- Bi-direksyon FEC
- Sipòte IPv4, IPv6 ak IPv4/IPv6
- Sipòte Anviwònman nivo firewall, sipò ki baze sou URL / MAC / IP / filtraj ankadreman adrès
- Sipòte multicast IGMP v2 proxy/snooping, sipòte MLD proxy/snooping
- Qos sipòte PQ, WRR, ak orè keu CAR
- Bay pousantaj maksimòm 300Mbps 2.4GHz koòdone san fil, antèn ekstèn 2T2R, sipòte plizyè Anviwònman SSID
- Sipòte DDSN, ALG, DMZ ak UPNP
- Bay koòdone POTS, sipòte pwotokòl SIP, tès sikwi entegre POTS konfòme GR-909
- Sipòte koòdone CATV pou sèvis videyo, sipò pou fèmen fonksyonalite CATV
|
MateryèlSspesifikasyon |
|
|
Gwosè (L * W * H) |
192mm (L) * 148mm (W) * 35mm (H) |
|
Aksè siyal optik |
1 * GPON/EPON |
|
Koòdone itilizatè |
1GE+3FE+VOIP+2.4G WLAN+1USB+CATV |
|
Limyè endikatè |
POWER,PON,LOS,LAN1,LAN2,LAN3,LAN4,TEL1,USB,2.4G,WPS,CATV |
|
Bouton |
Bouton switch pouvwa, bouton Reyajiste, bouton WLAN, bouton WPS |
|
Pwa |
250g |
|
Antre adaptè pouvwa |
100V-240V AC, 50Hz-60Hz |
|
Kondisyon pou ekipman pou pouvwa |
12V DC, 1.5A |
|
Konsomasyon pouvwa |
<10w |
|
Tanperati travay |
-10 degre ~ +45 degre |
|
Anviwònman imidite |
5% ~ 95% (ki pa kondanse) |
|
PONIntèfas |
|
|
Kalite modil |
SC/APC |
|
Travay longèdonn |
PON: moute 1310nm, desann 1490nm; CATV: 1550nm |
|
TX valè pouvwa optik |
0.5-4dBm |
|
RX valè pouvwa optik |
-28dBm |
|
Distans transmisyon |
0-20km |
|
Pousantaj transmisyon |
GPON: moute 1.244 Gbps; desann 2.488 Gbps EPON: moute 1.244 Gbps; desann 1.244 Gbps |
|
Ethernet koòdone |
|
|
Kalite koòdone |
4 * RJ45 |
|
Paramèt koòdone |
1*10/100/1000Mbps ak 3*10/100Mbps |
|
San fil |
|
|
Mòd travay |
IEEE 802.11 b/g/n/ |
|
Modèl antèn |
Ekstèn 2T2R Ekstèn antèn |
|
Antèn genyen |
5dBi |
|
San fil Pleasant |
Sipòte 20MHz/40MHz |
|
Pousantaj koòdone |
2.4G WLAN: Maksimòm pousantaj 300Mbps |
|
SSID |
Jiska 4 emisyon SSID yo sipòte |
|
POTSkoòdone |
|
|
Kalite koòdone |
1 * RJ11 |
|
Akò vwa |
SIP |
|
Kodèk |
G.711/G.723/G.726/G.729 |
|
Pwotokòl sikwi entegre |
Gr-909 pwotokòl aplikab |
|
CATV Intèfas |
|
|
Longèdonn k ap resevwa optik |
1550±10nm |
|
Pèt refleksyon optik |
Pi gran pase oswa egal a 45dBm |
|
RF, WDM, pouvwa optik |
+2~-15dBm |
|
Ranje frekans RF |
47 ~ 1000MHz, RF pwodiksyon enpedans: 75Ω |
|
Nivo pwodiksyon RF |
78dBuV |
|
AGC seri |
0~-12dBm |
|
MER |
Pi wo pase oswa egal a 32dB@-15dBm |
